Logisim-Evolution 是 Logisim 的改進版，是一款開源的數位電路設計與模擬工具。它適用於教學和實驗，幫助使用者設計、測試和模擬數位邏輯電路。
Logisim-Evolution 的特點：
- 直觀的圖形介面：使用拖放方式設計電路，適合初學者與專業人士。
- 即時模擬：可即時檢視電路運作狀況。
- 支援組合邏輯與時序電路：能設計基本邏輯閘、計數器、狀態機等。
- 支援 VHDL 匯出：可以將設計轉換為 VHDL 進行 FPGA 實作。
- 跨平台：可在 Windows、Linux 和 macOS 上運行。
這款工具特別適合數位電路教學，也能用於 FPGA 開發的前期驗證。🚀
Logisim-Evolution 安裝：

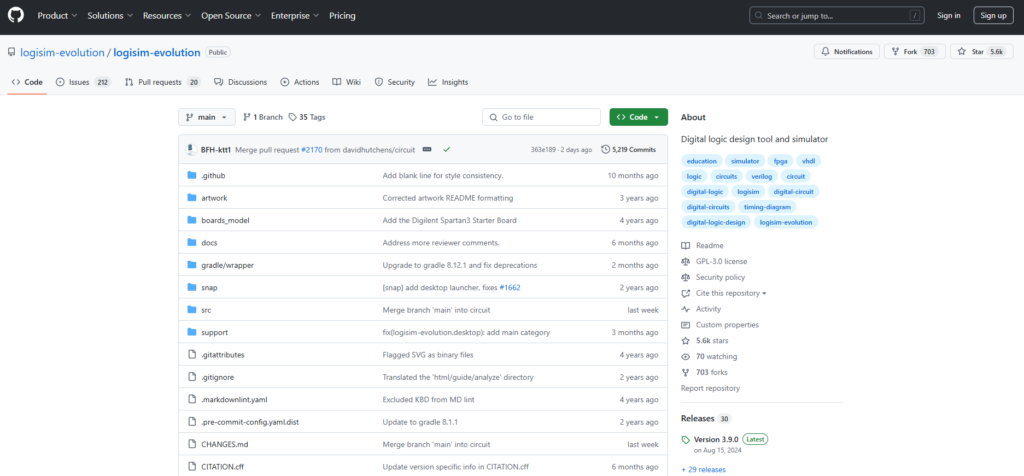

logisim-evolution是開源的設計模擬工具，可以在github下載安裝。
https://github.com/logisim-evolution/logisim-evolution

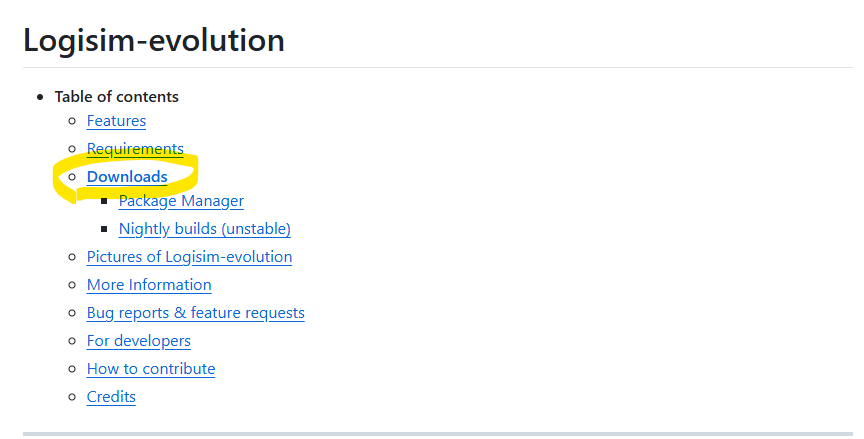

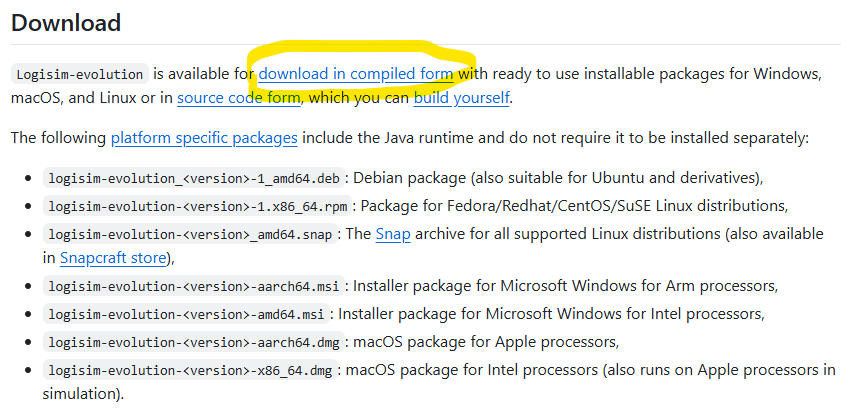

找到downloads的地方，根據你的設備選擇你所要安裝的版本，我這裡是下載windows 64位元的版本。

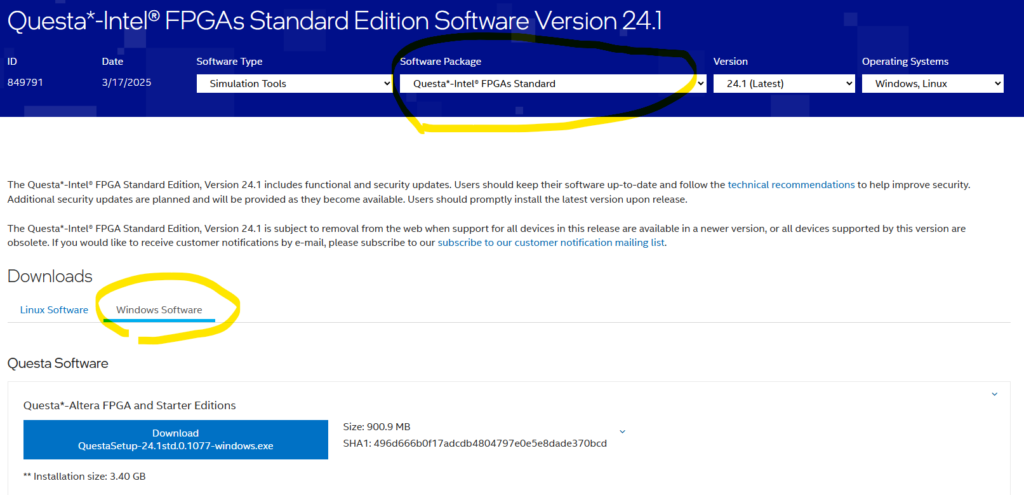

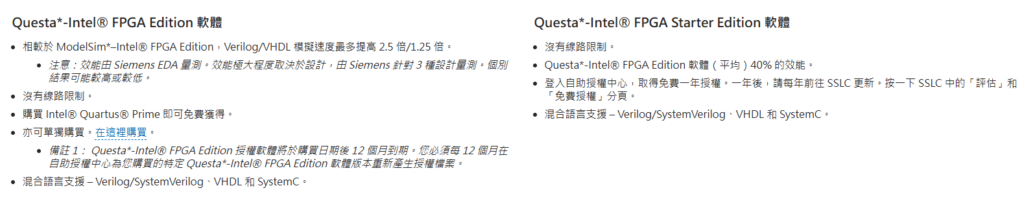

安裝好後，還不能正常跑VHDL的模擬，需要去Intel官網下載Questa模擬器。要選擇Questa*-Altera FPGA and Starter Editions windows版本，可以註冊會員取得免費授權，一年需要更新一次授權。
Questa 是由 Siemens EDA（原 Mentor Graphics） 開發的高效能硬體驗證與模擬工具，主要用於 VHDL、Verilog 和 SystemVerilog 等硬體描述語言的模擬與驗證。
Questa 的特點：
- 多語言支持：支援 VHDL、Verilog、SystemVerilog、UPF、UVM 等。
- 先進的調試工具：提供 GUI 介面與波形檢視器，方便分析數位電路行為。
- 支援 UVM（Universal Verification Methodology）：適用於 ASIC 和 FPGA 的驗證流程。
- 高效能並行模擬：支援多線程與分散式運算，加速驗證過程。
- 形式驗證：透過數學方法來驗證設計，降低錯誤風險。
應用領域：
- FPGA / ASIC 設計與驗證
- 硬體模擬與除錯
- 低功耗設計驗證（UPF 支援）
Questa 是業界常用的 EDA（電子設計自動化） 工具之一，與 ModelSim 類似，但提供更多高階功能，適合大型專案的驗證需求。 🚀
可以用下面網址填寫資料，取得免費授權 Intel® FPGA Self-Service Licensing Center

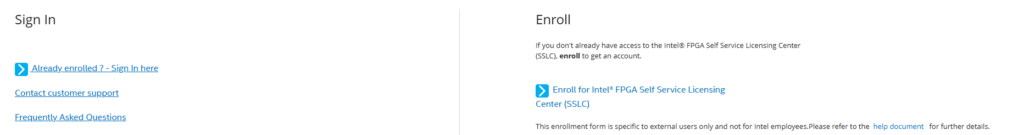

先註冊後，再登入。

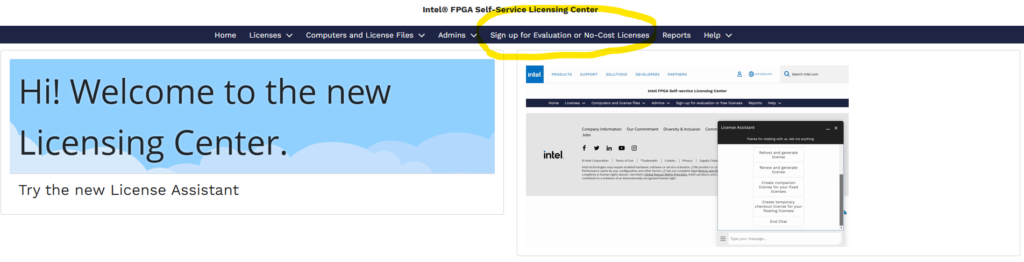

登陸後點擊最上方的Sign Up for Evaluation or Free Licenses
選擇Questa
然後按照圖示勾選後下拉，點擊右下角的「Get License」，然後按照提示添加電腦。在添加電腦時，需要填寫一個 NIC 號，這是網卡的 ID，可以在執行 ipconfig /all 命令後，在「物理地址」欄位中查看。填寫時請記得去掉連接符 -。
另外，會有一個「Fixed」和「Float」的選項，請選擇「Fixed」。將 License 與電腦綁定後，點擊「Generate License」。
如果上述步驟操作成功，系統會向你註冊帳號時使用的電子郵箱發送一個 License 文件。請下載該文件，將其放置在你喜歡的位置，最後設置環境變數 LM_LICENSE_FILE 的值為該 License 文件的存放路徑。此時，如果能成功打開 Questa，就表示配置成功了。
更多資訊可以參考 https://www.cnblogs.com/jiaotaiyang/p/17644337.html
